Veículos leves
i30 2.0
Injeção eletrônica Hyundai-12
Este Programa de Treinamento é voltado para o Hyundai i30 e fornece informações valiosas sobre a manutenção desse veículo. O Hyundai i30 é conhecido por seus equipamentos de série, visual moderno e desempenho excepcional, tornando-se cada vez mais comum nas ruas do país. O programa inclui vídeos de alta qualidade e um manual repleto de informações detalhadas sobre a manutenção do Hyundai i30. Ele é projetado para ajudar os técnicos automotivos a entender e realizar diversas tarefas de manutenção neste veículo, garantindo que ele continue funcionando em ótimas condições. É uma oportunidade para ampliar seus conhecimentos na manutenção do Hyundai i30.
Dados do produto
Volume: 58 Manual com 227 páginas Visualização: Flipbook on line Vídeo: streaming on line Duração total: 3h 30min
Conteúdo da publicação
I30
Ficha técnica do veículo
Manutenção periódica preventiva
Check-list
SISTEMAS MECÂNICOS
Correia dentada
Bomba d’água e óleo
Cabeçote do motor e junta
Regulagem de válvulas
Teste de vazamento dos cilindros
Suspensão
Rolamento dianteiro
Freios
Higienização do veículo e filtro de cabine
Sistema de arrefecimento
TORQUES DE APERTO
Ferramentas e instrumentos utilizados
SISTEMAS ELÉTRICOS
Alternador
Motor de partida
Central de relés e fusíveis do vão do motor
Central de relés e fusíveis do painel
Caixa de relés do painel
Computador de bordo
Conectores auxiliares
Conectores de junção
Pontos de aterramento
Chicotes elétricos
Painel de instrumentos
Especificações técnicas das lâmpadas
DIAGRAMAS ELÉTRICOS
Interruptor de múltipla função (IMF)
Comutador de ignição, alternador e MP
Imobilizador
Direção assistida eletricamente
Farol alto e baixo
Luzes de ré
Farol de neblina
Desembaçador do vidro traseiro
Luzes de freio
Buzina
Tomada 12v
Luzes indicadoras de direção e advertência
Iluminação
Air bag
Módulo de controle da chave
Luzes de cortesia
Sistema de áudio
ABS
Sistema de arrefecimento
Limpadores e do lavador do para-brisa
Sistema de controle de cruzeiro
Ar-condicionado e da ventilação interna
Vidros elétricos
Travas elétricas
Retrovisores elétricos
Transmissão automática
Sistema do alarme
INJEÇÃO ELETRÔNICA HYUNDAI-12
Sistema de alimentação de combustível
Sistema antievaporativo
Disposição dos componentes da injeção no veículo
Conector de diagnóstico
Pinagem do módulo de comando
TESTES PASSO A PASSO
Módulo de comando (MC)
Sensores de oxigênio (HEGO 1 e 2)
Conjunto medidor de densidade (CMD)
Sensor de posição da árvore de manivelas (CKP)
Sensor de posição do comando de válvulas (CMP)
Sensor de posição da borboleta (TPS)
Sensor de detonação (KS)
Sensor de temp. Do líq. De arrefecimento (ECT)
Eletroválvula de purga do cânister (CANP)
Bobinas de ignição (módulo DIS)
Eletroinjetores (INJ)
Atuador de marcha lenta (IAC)
Bomba de combustível (SAC)
Válvula de controle de óleo (VCO)
Sensor de temperatura do óleo (OTS)
TABELA DE VALORES IDEAIS
DIAGRAMA ELÉTRICO DA INJEÇÃO ELETRÔNICA HYUNDAI -12
Manual técnico
Ficha técnica / Manutenção preventiva
Substituição da correia de sincronismo
Substituição das bombas de água e óleo
Cabeçote e comando das válvulas
Regulagem de válvulas
Freios
Suspensão
Rolamentos
Sistema de arrefecimento
Substituição dos filtros
Teste de vazamento dos cilindros
Torques de aperto
Alternador Valeo 90A
Motor de partida Valeo
Caixas de relés e fusíveis
Computador de bordo
Conectores auxiliares
Conectores de junção
Pontos de aterramento
Chicotes elétricos
Painel de instrumentos
Especificação de lâmpadas
IMF, comutador de ignição, alternador e motor de partida, imobilizador, direção assistida
Faróis, luzes de ré, desembaçador, luzes de freio, buzina, tomada 12V, luzes indicadoras
Iluminação, airbag, módulo de controle de chave, luzes de cortesia, áudio, ABS
Sistema de arrefecimento, limpadores, controle de cruzeiro, condicionamento de ar, vidros elétricos
Travas elétricas, retrovisores elétricos, transmissão automática, sistema do alarmeelétricos
Alimentação de combustível e vapores
Componentes e localizações
Conector diagnóstico / Códigos de falhas
Pinagem do módulo de comando
Módulo de comando e sensor de oxigênio
Conjunto CMD, sensor ACT
Sensor CKP, sensor CMP
Sensor TPS, sensor KS
Sensor ECT, eletroválvula CANP
Bobinas de ignição (DIS), eletroinjetores
Atuador de marcha lenta, bomba de combustível
Vávula VCO, sensor OTS
Tabela de valores ideais
Diagrama elétrico da injeção eletrônica
Conteúdo do vídeo
(00:03:05) Introdução
Vídeo 01: (00:01:59) Teste no sistema de partida
Vídeo 02: (00:01:42) Remoção do motor de partida
Vídeo 03: (00:04:33) Desmontagem do motor de partida
Vídeo 04: (00:00:33) Inspeção e teste dos componentes - mancal posterior e anterior
Vídeo 05: (00:00:35) Inspeção no sistema de redução planetário
Vídeo 06: (00:00:53) Inspeção no induzido
Vídeo 07: (00:02:41) Inspeção no solenoide
Vídeo 08: (00:00:17) Inspeção nas escovas
Vídeo 09: (00:04:35) Montagem do motor de partida
Vídeo 10: (00:01:33) Teste do motor de partida na bancada e instalação no veículo
Vídeo 11: (00:03:03) Teste do sistema de carga
Vídeo 12: (00:03:03) Remoção do alternador
Vídeo 13: (00:07:01) Desmontagem do alternador
Vídeo 14: (00:01:10) Inspeção e teste nos componentes do alternador - Escovas
Vídeo 15: (00:00:14) Correia
Vídeo 16: (00:00:12) Rolamentos
Vídeo 17: (00:00:49) Anéis coletores
Vídeo 18: (00:02:25) Sistema retificador
Vídeo 19: (00:01:42) Estator
Vídeo 20: (00:08:08) Montagem do alternador
Vídeo 21: (00:02:52) Teste do alternador na bancada
Vídeo 22: (00:16:12) Remoção completa do painel
Vídeo 23: (00:01:47) Desmontagem da forração da porta dianteira
Vídeo 24: (00:01:59) Desmontagem da forração da porta traseira
Vídeo 25: (00:00:51) Troca do filtro de cabine
Vídeo 26: (00:01:42) Higienização do veículo
Vídeo 27: (00:12:48) Remoção do cabeçote e da sua junta
Vídeo 28: (00:03:34) Inspeção do cabeçote e do bloco do motor

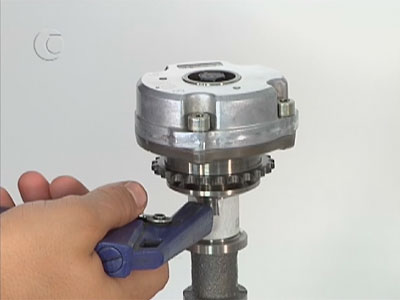

Vídeo 29: (00:01:52) Inspeção do comando variável CVVT
Vídeo 30: (00:13:02) Instalação do cabeçote
Vídeo 31: (00:05:56) Remoção da correia dentada
Vídeo 32: (00:06:02) Instalação da correia dentada
Vídeo 33: (00:06:50) Regulagem das válvulas
Vídeo 34: (00:04:29) Teste de compressão dos cilindros
Vídeo 35: (00:03:54) Teste do conjunto medidor de densidade (CMD)
Vídeo 36: (00:03:41) Teste nos eletroinjetores (INJ)
Vídeo 37: (00:04:16) Teste no atuador de marcha lenta (IAC)
Vídeo 38: (00:03:20) Teste nas bobinas de ignição (DIS)
Vídeo 39: (00:02:56) Teste no sensor de temperatura do líquido de arrefecimento (ECT)
Vídeo 40: (00:03:35) Sensor de oxigênio ou sonda lambda (HEGO)
Vídeo 41: (00:02:00) Válvula de controle de óleo do comando (VCO)
Vídeo 42: (00:02:00) Teste do sensor de posição do comando de válvulas (CMP)
Vídeo 43: (00:02:40) Teste no sensor de posição da borboleta (TPS)
Vídeo 44: (00:00:48) Teste do sensor de rotação da árvore de manivelas (CKP)
Vídeo 45: (00:05:20) Inspeção no disco de freio dianteiro
Vídeo 46: (00:01:43) Remoção do disco de freio dianteiro
Vídeo 47: (00:04:54) Instalação do conjunto do freio dianteiro e inspeção das pastilhas
Vídeo 48: (00:05:20) Inspeção do disco de freio traseiro
Vídeo 49: (00:05:31) Remoção do conjunto do freio traseiro
Vídeo 50: (00:07:52) Inspeção das pastilhas e instalação do conjunto do freio traseiro
Vídeo 51: (00:10:26) Remoção do rolamento dianteiro
Vídeo 52: (00:07:20) Instalação do rolamento dianteiro
Vídeo 53: (00:01:47) Remoção da torre da suspensão dianteira
Vídeo 54: (00:03:39) Desmontagem e montagem da torre da suspensão dianteira
Vídeo 55: (00:02:00) Instalação da torre da suspensão no veículo
Vídeo 56: (00:02:25) Troca do pivô da susoensão dianteira
Vídeo 57: (00:01:39) Remoção do amortecedor da suspensão traseira
Vídeo 58: (00:03:05) Desmontagem e montagem do amortecedor traseiro
Vídeo 59: (00:01:22) Instalação do amortecedor traseiro
Vídeo 60: (00:02:40) Remoção da bomba d'água
Vídeo 61: (00:02:18) Instalação da bomba d'água
Vídeo 62: (00:05:02) Remoção da bomba de óleo
Vídeo 63: (00:08:31) Instalação da bomba de óleo
