Veículos leves
Peugeot 207 1.4 Flex
Injeção eletrônica Motronic ME 7.4.9
Neste programa de treinamento, são apresentadas as características do sistema de injeção Motronic Me 7.4.9, bem como o sistema de carga e partida, sistemas mecânicos e a suspensão. O manual Mecânica 2000 acompanha o programa, oferecendo testes dos componentes da injeção, dicas de manutenção e procedimentos de montagem e desmontagem das partes do motor.
Dados do produto
Volume: 52 Manual com 211 páginas Visualização: Flipbook on line Vídeo: streaming on line Duração total: 2h 40min
Conteúdo da publicação
• Ficha técnica
• Sistemas mecânicos:

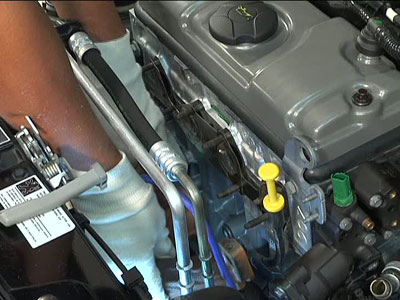

Motor

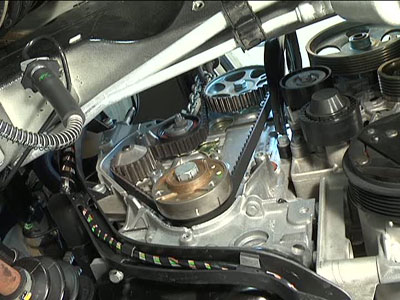

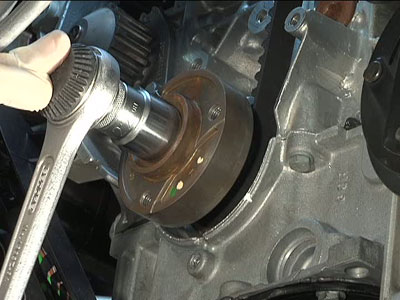

Substituição da correia dentada

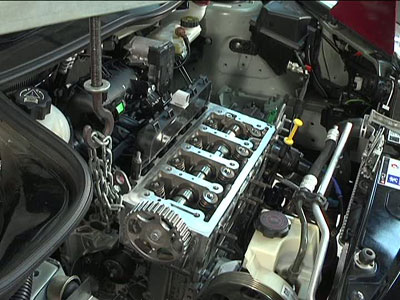

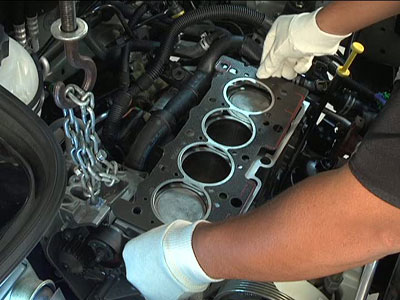

Cabeçote do motor

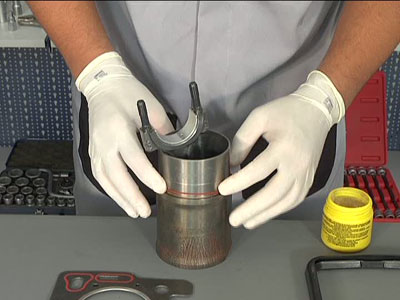

Diferenças entre 1.3 e 1.4

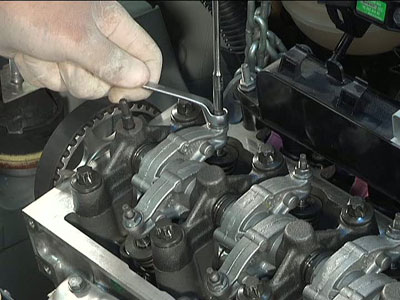

Regulagem de válvulas
Torques de aperto

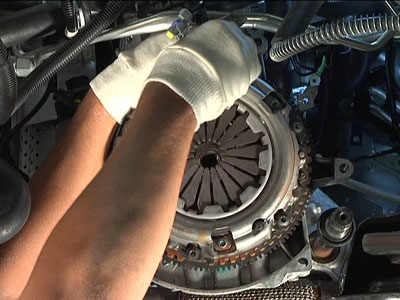

Embreagem e transmissão
Direção

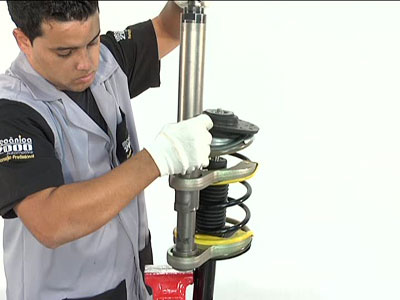

Suspensão
Sistemas de arrefecimento
Sistemas de alimentação de combustível e recuperação de vapor
• Sistemas elétricos:
Relés e fusíveis
Conectores auxiliares
Pontos de aterramento do veículo
Painel de instrumentos
Interruptores de múltipla função
Teste de bateria
• Diagramas elétricos:
Vidro elétrico do motorista
Vidro elétrico do passageiro
Chave de ignição
Imobilizador
Motor de partida/alternador
Luzes de posição (faroletes)
Luz de placa
Farol baixo
Farol alto
Luzes de direção
Luz de freio
Luz de ré
Luz de neblina
Tomada 12 volts
Buzina
Limpadores dos vidros
Desembaçador do vidro traseiro
Trava elétrica das portas dianteiras
Trava elétrica das portas traseiras
Ventilador interno
Luz de cortesia dianteira
Luz do porta-malas
Luz do porta-luvas
Ar condicionado
• Injeção eletrônica IAW 4SF:
Pinagem do módulo de comando
Recursos do scanner
Diagnóstico de falhas
• Testes passo a passo:
Módulo de comando (MC)
Sensor de oxigênio (HEGO)
Sensor de temperatura do líquido de arrefecimento (ECT)
Conjunto medidor de densidade (CMD)
Sensor de posição do pedal do acelerador (SPA)
Borboleta motorizada (ETC)
Sensor de detonação (KS)
Sensor de velocidade (VSS)
Sensor de posição da árvore de manivelas (CKP)
Eletroinjetores (INJ)
Sistema de alimentação de combustível (SAC)
Eletroválvula de purga do cânister (CANP)
Bobina de ignição (DIS)
Interruptor do pedal de freio (IPF)
Interruptor do pedal de embreagem (CPP)
Interruptor de pressão do óleo (IPO)
Sistema de partida a frio (SPF)
• Tabela de valores ideais
• Diagrama elétrico da injeção Magneti Marelli IAW 4SF
Manual técnico
Ficha técnica / Manutenção preventiva
Correias micro-v e dentada

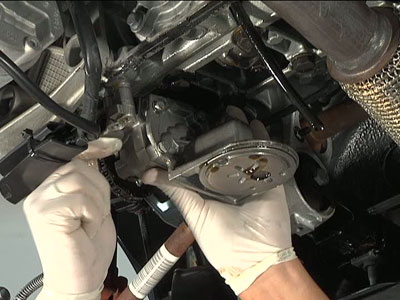

Bombas de água e óleo
Suspensão
Sistema de arrefecimento
Higienização do ar condicionado
Cabeçote do motor
Regulagem das vávulas
Embreagem
Freios
Torques de aperto
Alternador 80A
Motor de partida
Central do vão do motor
Central de relés e fusíveis do painel de instrumentos
Conectores auxiliares
Pontos de aterramento
Chicotes elétricos
Painel de instrumentos
Lâmpadas
IMF, com. ignição, alternador, motor de partida, faróis, luzes de posição e de ré, lâmpadas de placa
Luzes de freio, luzes indicadoras de direção, buzina, tomada 12V, luzes de cortesia, porta-malas
Imobilizador, desembaçador, computador de bordo, limpadores, virdros elétricos, travas elétricas
Luz de neblina traseira, sistema de arrefecimento, ventilação interna, áudio, ar-condicionado
Sistema de alimentação de combustível
Controle de emissões de poluentes / Partida a frio
Componentes e localizações
Códigos de falha
Pinagem do módulo de comando
Módulo de comando / Sensor de oxigênio
Conjunto CMD, sensor CKP
Sensor VSS, sensor KS
Sensor de posição do pedal do acelerador (SPA), sensor ECT
Bobinas de ignição, eletroinjetores
Bomba de combustível, sistema de partida a frio
Eletrválvula CANP, interruptor de direção hidráulica (PSP)
Tabela de valores ideais
Osciloscópio digital
Diagrama elétrico
Conteúdo do vídeo
Vídeo - Parte 1
Vídeo - Parte 2
Tem alguma dúvida?
A gente liga para você!
Preencha o formulário abaixo
e aguarde nosso contato.
